시놀리지 나스 NAS 하드디스크 HDD 장착방법

시놀리지 나스가 도착했습니다.

박스를 뜯으면 이런 모습입니다.

제품명은 DS420+ 입니다.



제품명을 풀이 해드리자면

숫자가 4로 시작한다는 건 4개의 디스크를 장착할 수 있는 모델이라는 뜻이에요

+가 붙은 제품이 확장성이 좋습니다.



디스크는 장착되어 있지 않습니다.

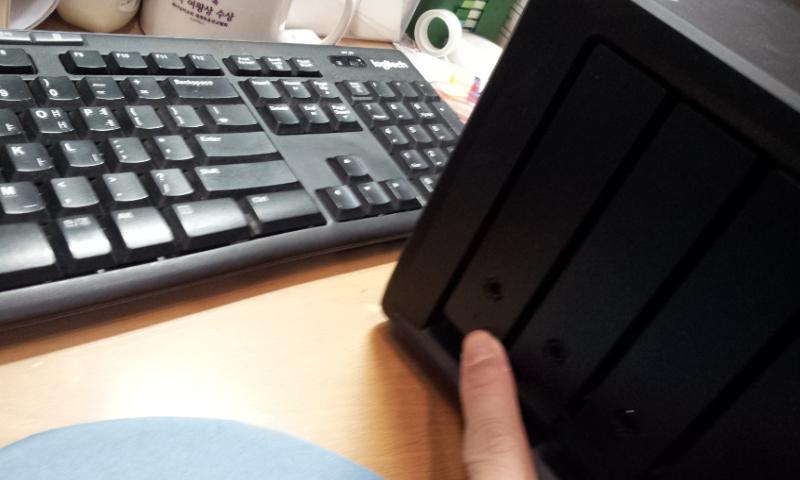

장착하려면 아래처럼 밑부분을 당기세요

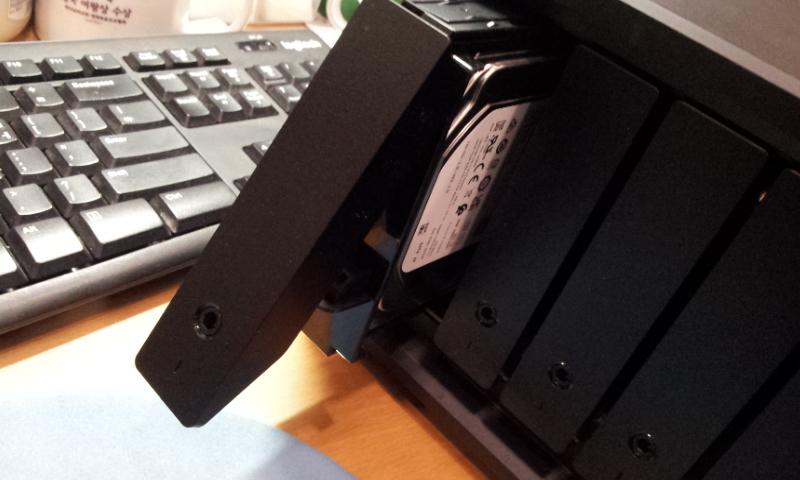

그럼 아래 사진처럼 당겨져 나옵니다.

사진 속에 있는 이미 디스크를 장착해 놓은 것을 사진 찍은거라 있는거고요

처음엔 디스크가 없습니다.



쭉 빼면 아래 사진처럼 빈케이스가 나옵니다.



모서리 끝부분을 당겨 보세요

그러면 벌어지면서 결합막대가 분리 됩니다.



아래 사진처럼 말이에요

결합막대는 양쪽에 있으니 반대 쪽도 떼내어 줍니다.

결합막대를 떼지 않고 디스크를 끼워 넣으려고 한다면 들어가지 않습니다.

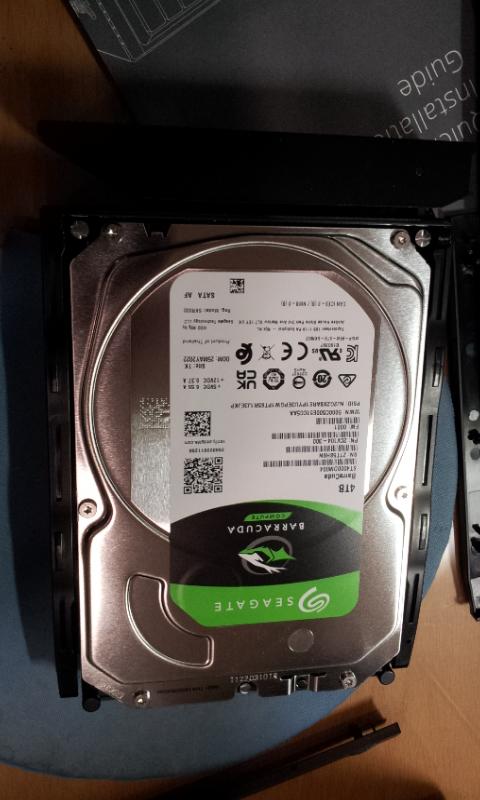

이제 디스크를 넣으세요

3.5인치 디스크를 기준으로 사진을 찍었습니다.

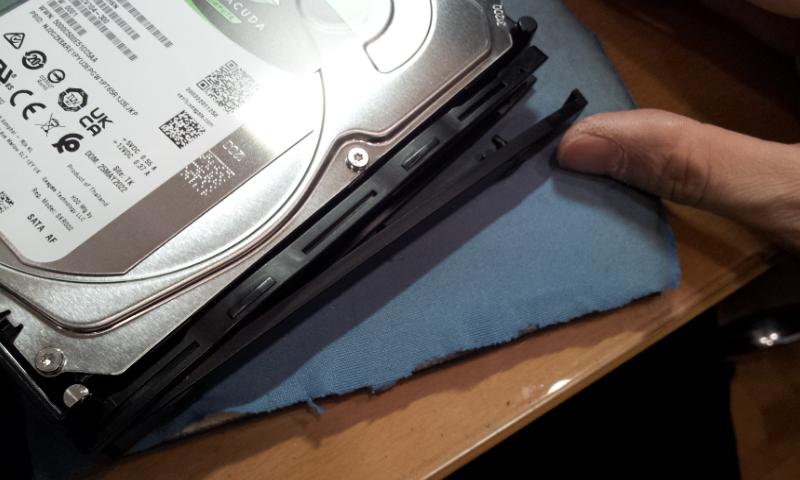

결합막대를 아래 사진처럼 끼워 넣으세요

반대쪽도 마찬가지로 결합막대를 끼워 넣으세요

하드디스크를 넣고 결합막대를 끼워 넣었다면 뒷부분을 보겠습니다.

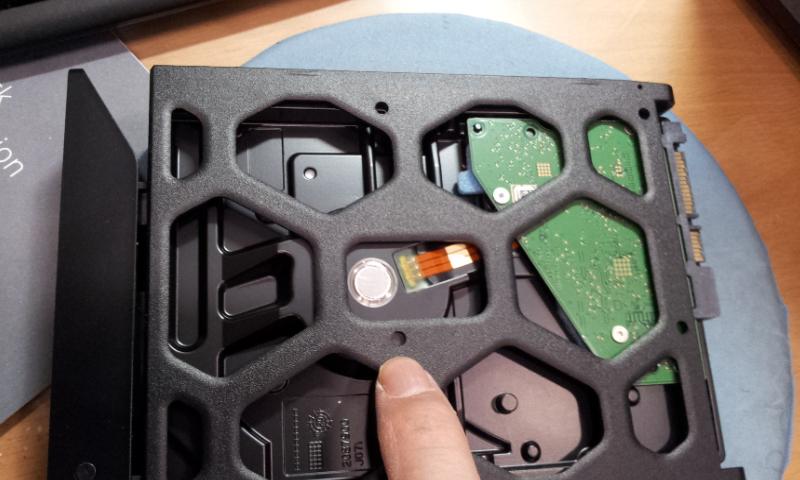

뒷 부분을 보면 나사 구멍이 4개가 있습니다.

이건 2.5인치용 하드디스크를 장착할 때 사용되는데 나사를 넣고 돌려서 고정해야 합니다.

3.5인치 디스크는 나사를 넣고 돌릴 필요는 없습니다.

그냥 이대로 끝입니다.





이제 디스크를 밀어 넣으세요

당겨지는 부분이 밑에 방향으로 넣으면 됩니다.



쭉 밀어 넣으면 아래 그림과 같이 들어 갑니다.



다 들어 갔다면 당겨지는 손잡이 부분도 밀어서 닫아 주세요

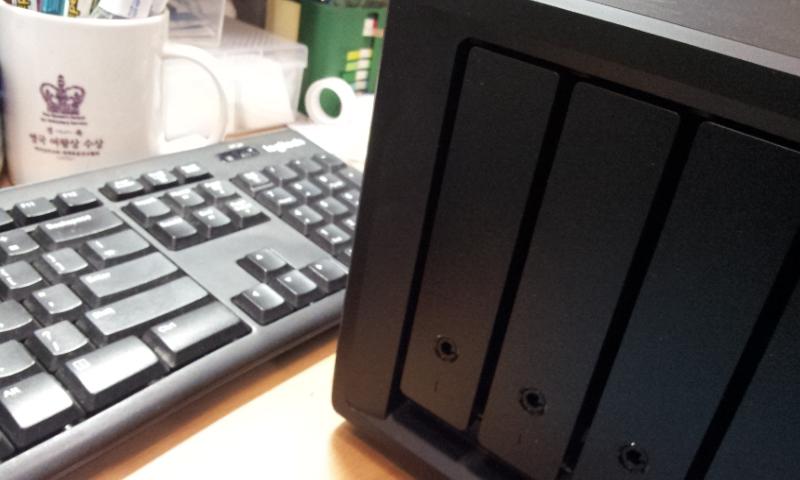

NAS에 하드디스크가 장착된 모습입니다.



다음엔 하드디스크 세팅에 대해 알아 보겠습니다.
